在空間設計裡,圖像總是勝過千言萬語。不管是一張草稿或平面圖,在業主提案或工班施作時,圖片即為最清楚的表達。雖然平面圖大部分給予的資訊明確,但看著平面圖想像成立體,依然會有落差。

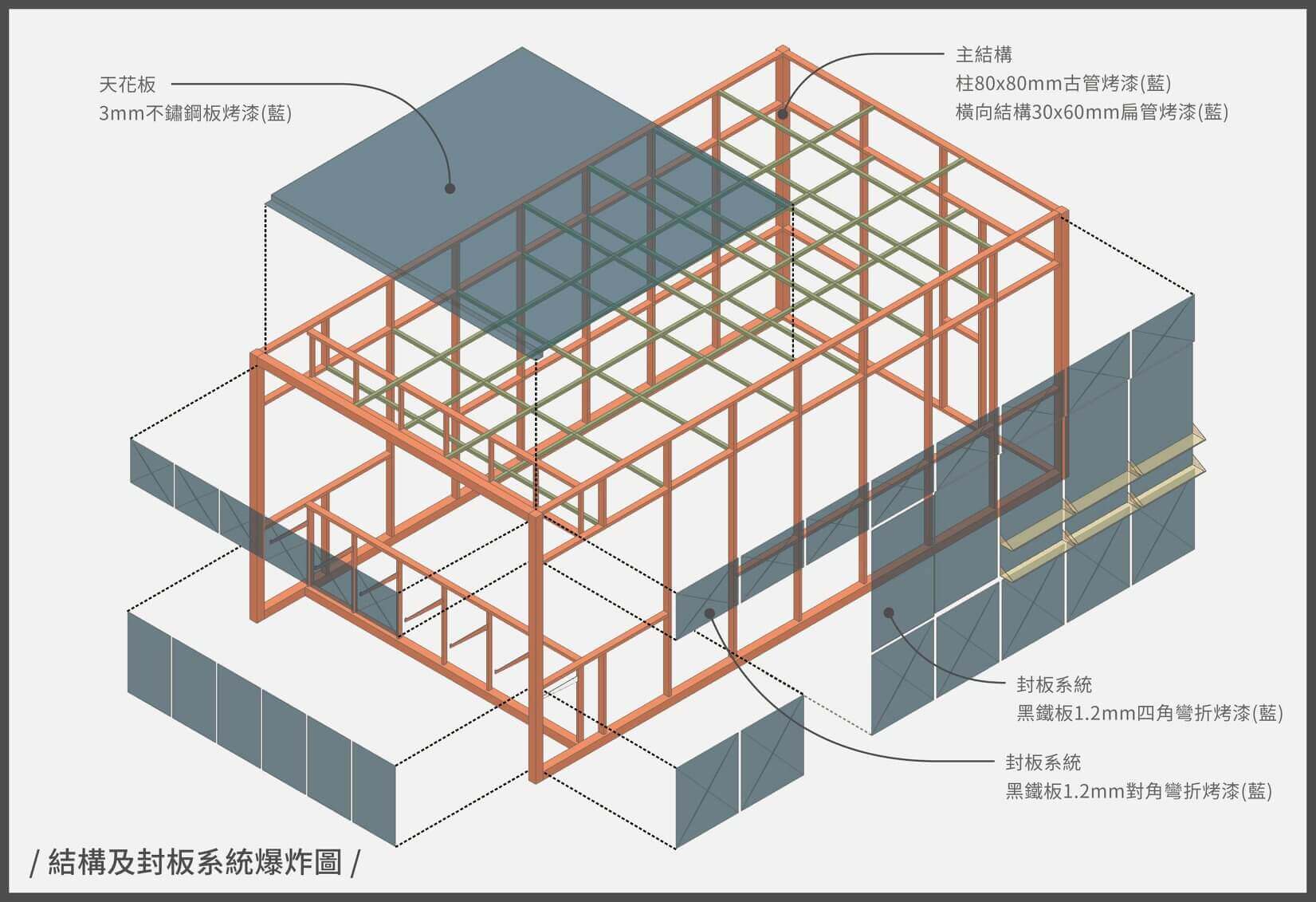

所以這時「爆炸圖」(Exploded Views)就能派上用場
爆炸圖的優勢在於能把複雜的量體結構清晰表達,讓讀圖者迅速了解空間結構及材質的分布。
本爆炸圖示意,可分為三個階段,
Step1—看出主架構
Step2—支撐結構(其餘的支撐架構,跨距的支撐落在哪個點)

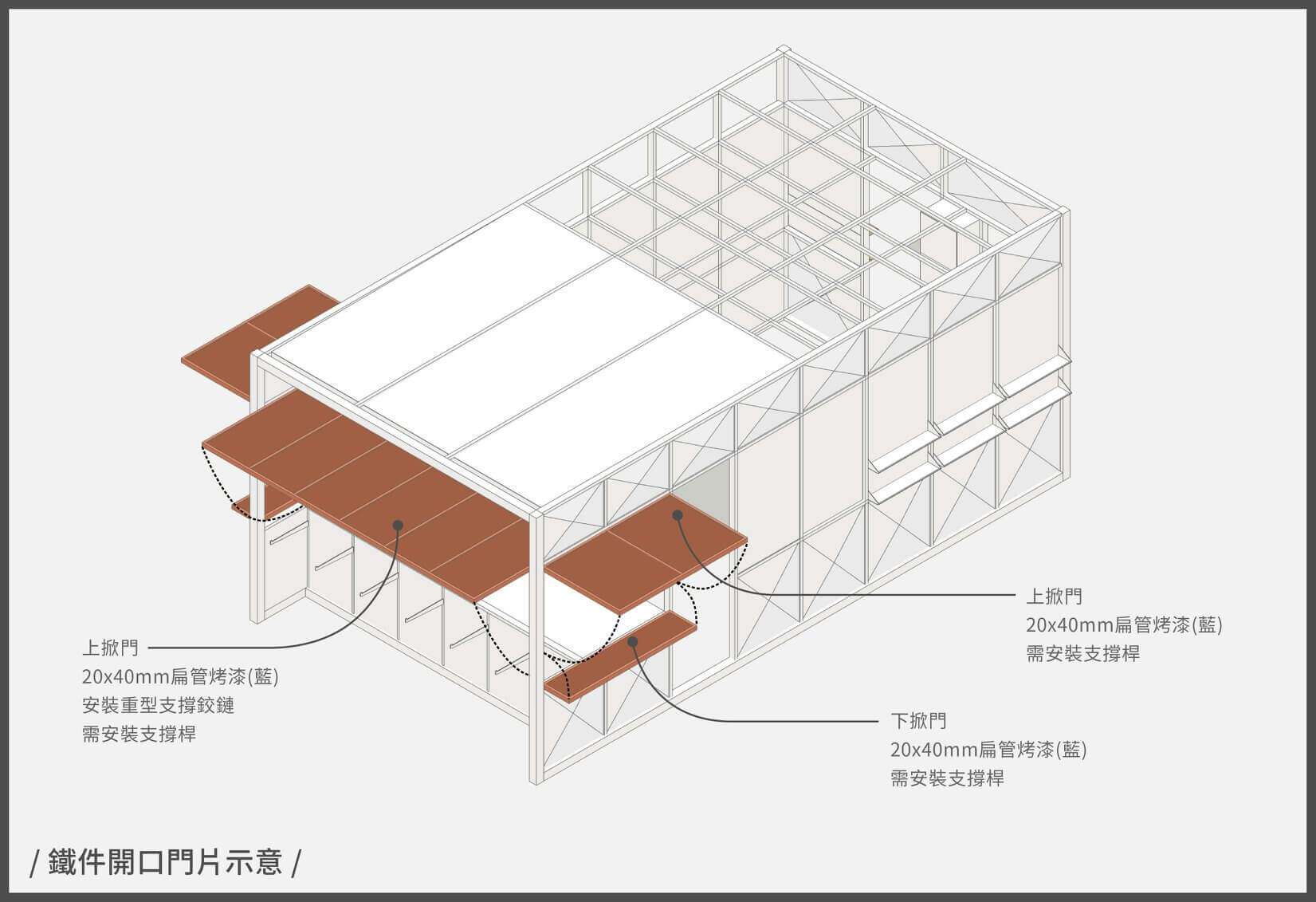

Step3—非結構的板材(ex門、封板,他們本身非支架只是放上去而已)

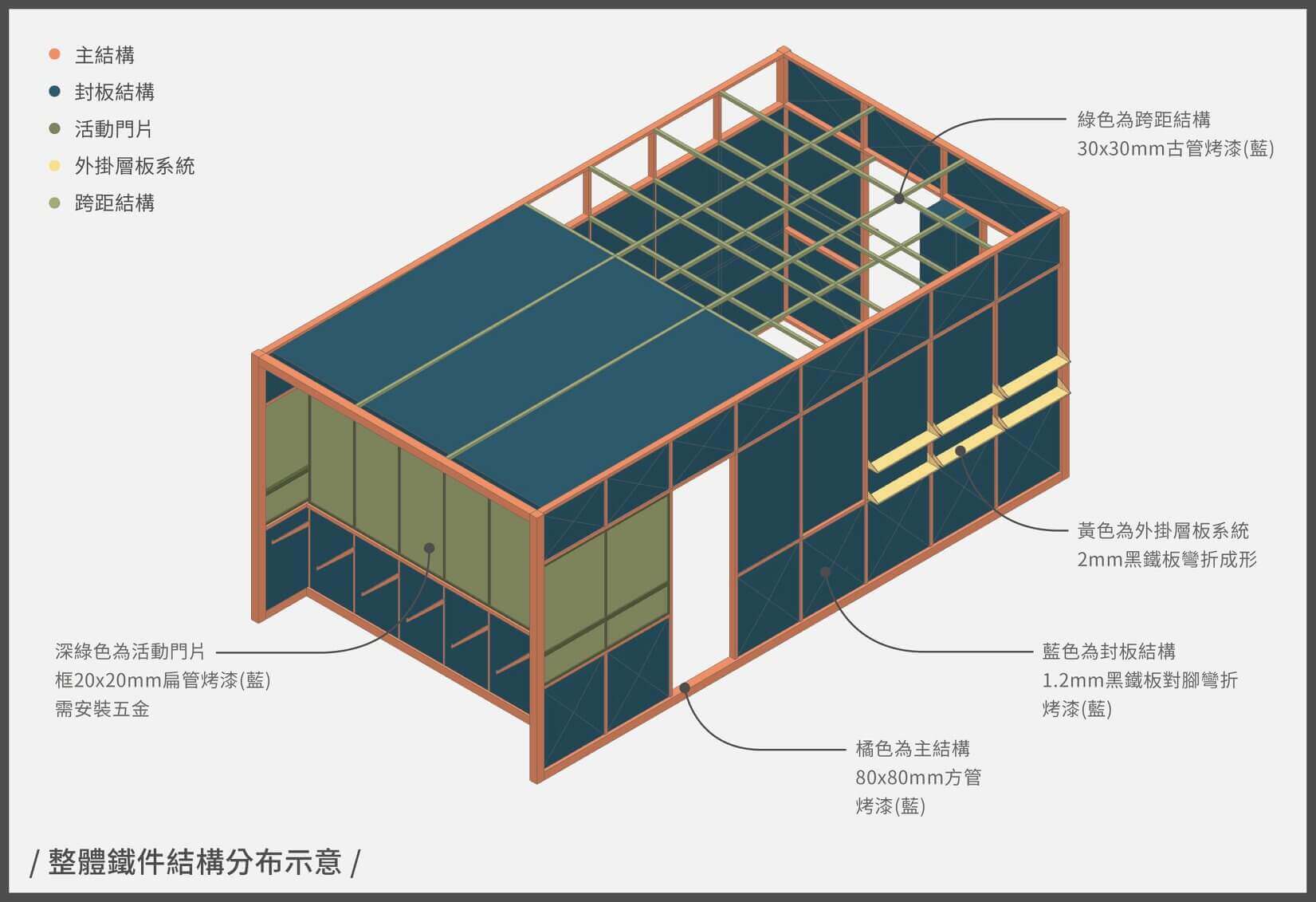

以幾種不同的顏色表示出爆炸圖,不僅清楚明瞭,也讓外行人和內行人都看出個所以然。
畢竟在理解上少掉誤會,最終結果一定在完美的範圍內。
